Применение дроссель-клапана универсального воздушного C-DKK-160
Дроссель-клапаны C-DKK предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования.
Воздушный клапан может использоваться для рециркуляционного воздуха.
Конструктивные особенности универсального воздушного дроссель-клапан C-DKK-160
Воздушные клапаны C-DKK имеют круглое сечение и представляют собой круглый корпус с установленной внутри простой листовой лопаткой, усеченной с боков. Такая конструкция обеспечивает пропорциональную зависимость расхода воздуха через дроссель-клапан от угла поворота лопатки.
Конструктивные элементы клапана универсального воздушного выполнены из оцинкованной стали.
Ось лопатки установлена на втулках из полиамида.
В качестве исполнительного механизма используется ручной привод.
Для регулирования положения лопатки ручной привод предусматривает возможность фиксации положения.
Дроссель-клапан воздушный универсальный C-DKK сохраняет работоспособность вне зависимости от пространственной ориентации.Технические характеристики

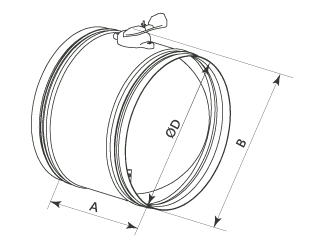

Допустимая температура перемещаемого воздуха от - 30° С до + 50° С Содержание пыли и твердых примесей допускается не более , г/м³ 0,1 Габаритные размеры
Размер A, мм 200 Размер B, мм 220 Размер D, мм 160 Масса кг, не более 1,24
