Пластинчатый теплоутилизатор для круглых каналов C-PKT-K-315

Применение пластинчатых теплоутилизаторов для круглых каналов C-PKT-K-315

Пластинчатый теплоутилизатор для круглых каналов C-PKT-K-315 используют:

• для кондиционирования производственных и жилых зданий;
• для утилизации тепловой энергию вытяжного воздуха;
• позволяет использовать сэкономленную энергию для обогрева (охлаждения) приточного воздуха;
• использования утилизатора с перехресноточним теплообменником целесообразно в случаях, когда отсутствует рециркуляция воздуха или в качестве дополнительного энергосбережения;
• эффективность теплоутилизации зависит от соотношения расходов приточного и вытяжного воздуха и разности температур на входах в теплообменник, и может достигать 70%;
• воздуха, обрабатывается, не должно содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ;

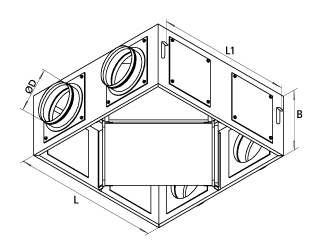

Конструктивные особенности пластинчатых теплоутилизаторов для круглых каналов C-PKT-K-315

Теплоутилизаторов состоит из рекуперативного перехресноточного теплообменника внутри специального корпуса. Утилизаторы укомплектован фильтр класса G3, поддоном для конденсата.

Корпус теплоутилизатора выполняется из оцинкованной стали. Теплоизоляция поверхность утилизатора образована гофрированными пластинами из алюминиевой фольги.
Принцип работы. Вытяжной удаляемого из помещения, обслуживаемого протекает по каждому второму каналу между пластинами рекуперативного теплообменника, нагревая их (в зимний период) или охлаждая (в годах). Обрабатываемую приточный воздух протекает через другие каналы теплообменника, поглощая тепло нагретых пластин или наоборот охлаждаясь.

Рекомендации по монтажу. Теплоутилизаторов предусматривает горизонтальную установку. При этом должен быть обеспечен отвод конденсата из вытяжного вентиляционного канала. С этой целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной 1 - 3 м, который должен быть надежно герметизированы. В нижней точке канала необходимо предусматривать патрубок для слива конденсата. Направление подачи воздуха - через теплоутилизаторов или в обход него на следующий участок приточной вентиляционной системы - регулируется с помощью определенного клапана байпаса, который
должен предусматриваться в системе отдельно.

При монтаже теплоутилизатора необходимо предусматривать сервисный доступ для его обслуживания: периодически необходимо проводить очистку теплообменной поверхности утилизатора.
