Применение теплоутилизатора рекуператора пластинчатого канального C-PKT-70-40
Рекуператор пластинчатый C-PKT устанавливается в канальных системах вентиляции и кондиционирования производственных и жилых зданий.
Рекуператор тепла пластинчатый утилизирует тепловую энергию вытяжного воздуха.
Пластинчатый рекуператор C-PKT позволяет использовать сэкономленную энергию для обогрева (охлаждения) приточного воздуха. Использование утилизатора с перекрестноточным теплообменником целесообразно в случаях, когда отсутствует рециркуляция воздуха или в качестве дополнительного энергосбережения.
Эффективность теплоутилизации зависит от соотношения расходов приточного и вытяжного воздуха и разницы температур на входах в теплообменник, и может достигать 70%.
Обрабатываемый воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ.
Конструктивные особенности пластинчатого рекуператора канального C-PKT-70-40
Теплоутилизатор состоит из рекуперативного перекрестноточного теплообменника внутри специального корпуса. Корпус теплоутилизатора выполняется из оцинкованной стали.
Теплообменная поверхность утилизатора тепла образована гофрированными пластинами из алюминиевой фольги.
Принцип работы. Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами рекуперативного теплообменника, нагревая их (в зимний период) или охлаждая (в летний).
Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглощая тепло нагретых пластин или наоборот охлаждаясь.
Рекуператор пластинчатый предполагает как горизонтальную, так и вертикальную установку. При этом должен быть обеспечен отвод конденсата из вытяжного вентиляционного канала. С этой целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной 1 – 3 м, который должен быть надежно герметизирован. В нижней точке канала необходимо предусматривать патрубок для слива образующегося конденсата.
Направление подачи воздуха – через теплоутилизатор или в обход него на следующий участок приточной вентиляционной системы – регулируется при помощи определенного клапана байпаса, который должен предусматриваться в системе отдельно.
При монтаже теплоутилизатора канального необходимо предусматривать сервисный доступ для обслуживания теплоутилизатора: периодически необходимо производить очистку теплообменной поверхности утилизатора.

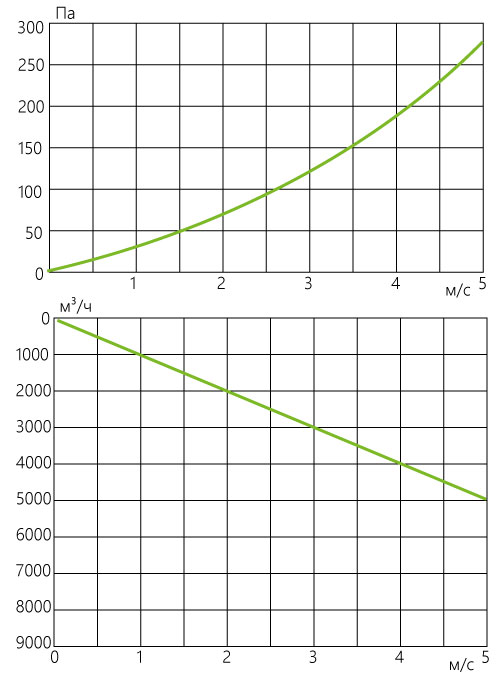

Технические характеристики
Содержание пыли и твердых примесей не должно быть выше , г/м³ 0,1 Габаритные размеры
Размер B, мм 700 Размер H, мм 400 Размер L, мм 720 Размер L1, мм 885 Размер L2, мм 1050 Масса кг, не более 64,6
