Применение вентиляторов канальных для круглых каналов C-VENT-PF-355-6-380
Вентиляторы для круглых каналов C-VENT-PF применяются для:
- компактных стационарных систем приточной и вытяжной вентиляции, кондиционирования воздуха производственных, общественных и жилых зданий;
- соединения с другими элементами систем канальной вентиляции;
- обеспечения удобства обслуживания и монтажа в условиях ограниченного пространства.

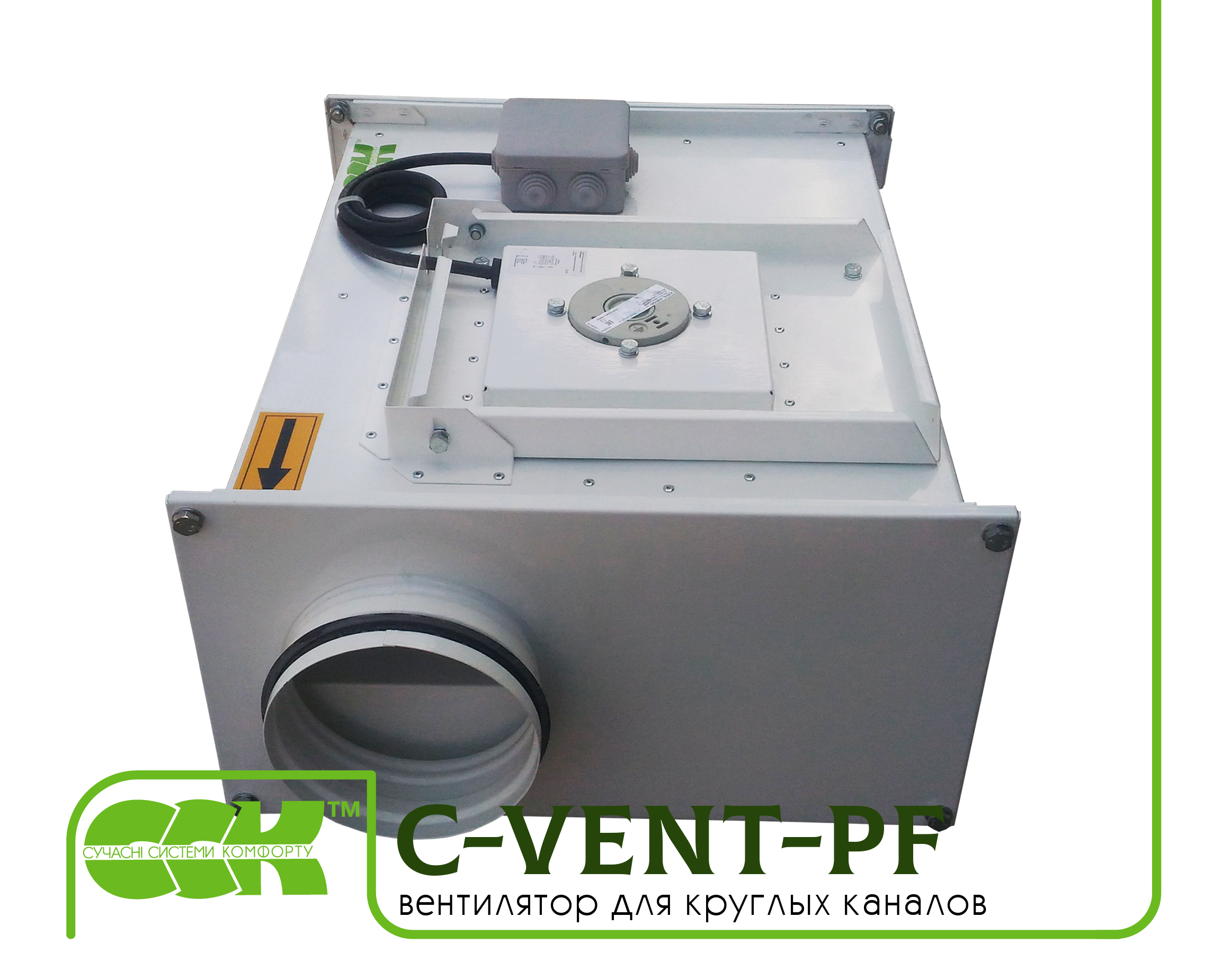

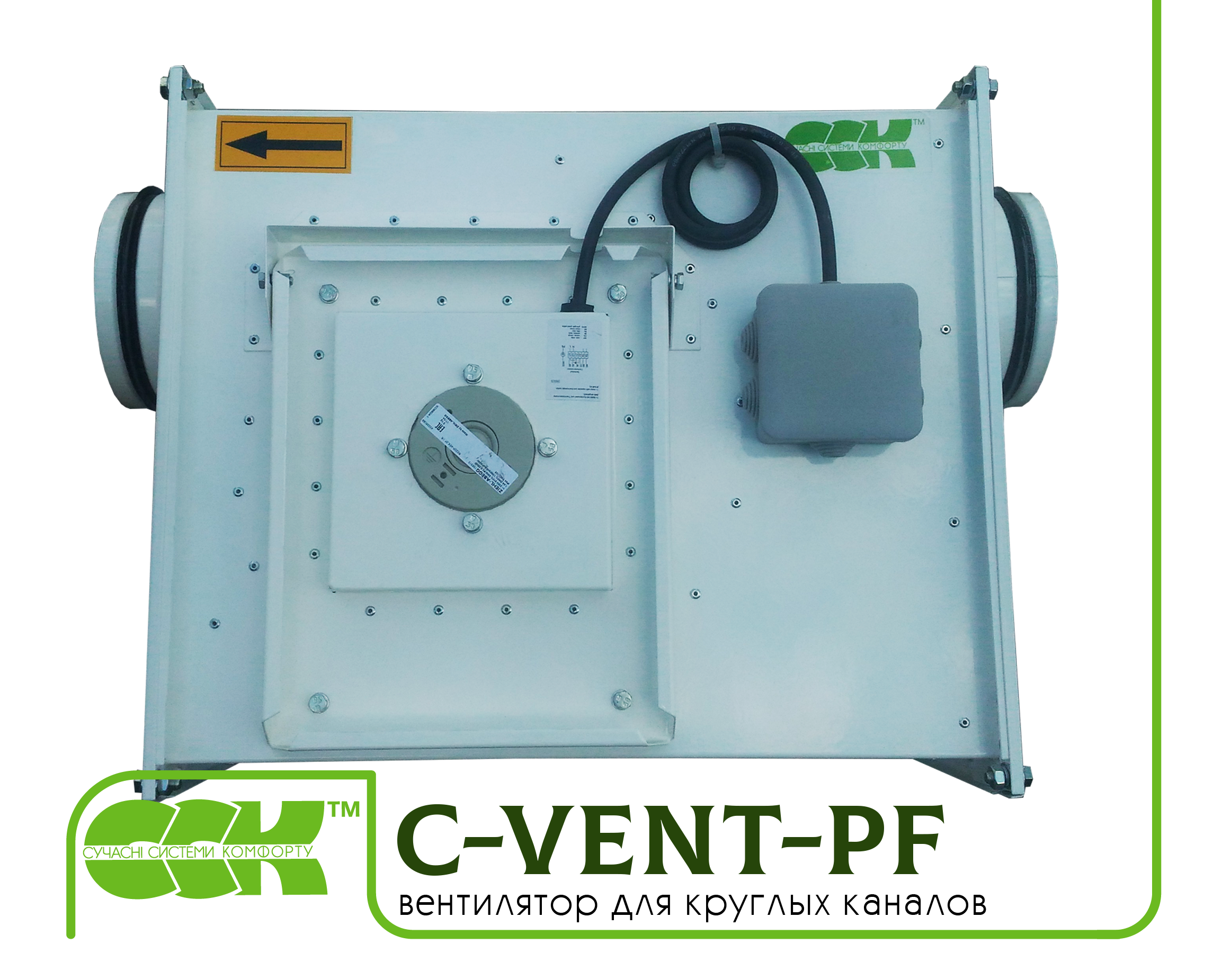

Конструктивные особенности вентиляторов канальных C-VENT-PF-355-6-380
Вентилятор для круглых каналов выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии. В корпусе C-VENT-PF для всех типоразмеров предусмотрена сервисная крышка для прямого доступа к рабочему колесу и двигателю при монтаже или обслуживании. Рабочие колеса канальных вентиляторов с вперед загнутыми лопатками, выполненные из оцинкованной стали, проходят тщательную статическую и динамическую балансировку.
Электродвигатели асинхронные одно- или трехфазные с внешним ротором, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Компактные размеры и размещение рабочего колеса вентилятора в середине воздушного потока обеспечивают эффективное охлаждение двигателя поступающим воздухом, что увеличивает термин службы за счет снижения термической и механической нагрузки на подшипники.
Стандартная комплектация двигателей канальных вентиляторов термоконтактным реле обеспечивает комплексную тепловую защиту.
Для однофазных электродвигателей на корпусе вентилятора устанавливается пусковой конденсатор.
Канальные вентиляторы типа C-VENT-PF допускается монтировать в любом пространственном положении при условии свободного доступа к сервисной крышке вентилятора.

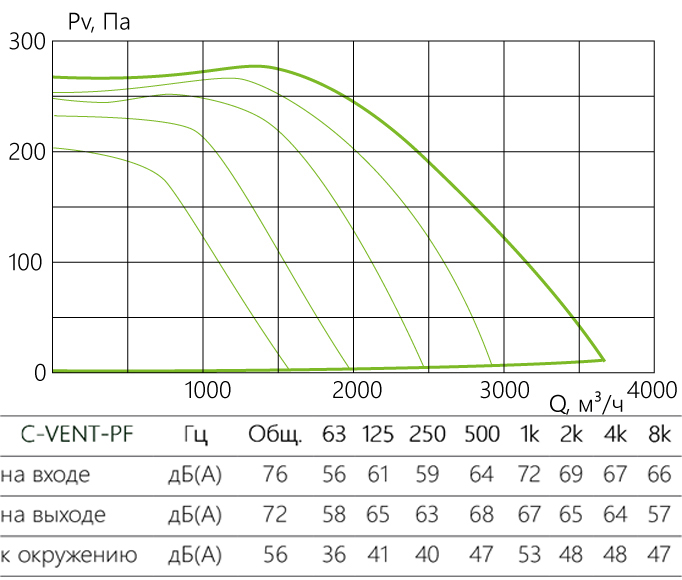

Технические характеристики
Мощность до..., кВт 0,9 Максимальный потребляемый ток, А 1,8 Частота вращения двигателя, мин-¹ 750 Корректированный уровень звук давления, дБ(А) 53 Напряжение питания электродвигателя, В 380 Количество полюсов электродвигателя 6 Температурный диапазон перемещаемыой среды от - 30° С до + 40° С Допустимое содержание пыли и других твердых примесей в воздушной среде не более 0,1 г/м³ Класс защиты IP 54 Габаритные размеры
Размер B, мм 640 Размер H, мм 390 Размер H1, мм 420 Размер L, мм 717 Размер D, мм 355 Масса кг, не более 34
