Применение вентиляторов канальных для круглых каналов C-VENT-PF-S-355-4-380
Вентиляторы для круглых каналов C-VENT-PF-S предназначены для:
- применения в помещениях с повышенными требованиями к уровню шума (выпускаются в шумоизолированном корпусе);
- соединения с другими элементами систем канальной вентиляции;
- обеспечения удобства обслуживания и монтажа в условиях ограниченного пространства.
Конструктивные особенности вентиляторов канальных C-VENT-PF-S-355-4-380
Вентилятор для круглых каналов выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии. По специальному заказу внешняя поверхность корпуса может быть изготовлена с нанесением порошкового покрытия. Для всех типоразмеров канальных вентиляторов C-VENT-PF-S предусмотрена сервисная крышка для прямого доступа к рабочему колесу и двигателю при монтаже или обслуживании.
Шумоизолированный корпус отличает C-VENT-PF-S от стандартной серии. Корпус выполнен из оцинкованной стали и представляет собой коробочную конструкцию. Пространство между стенками шумоизолированного корпуса заполнено невоспламеняемой ватой, которая имеет высокие звукоизоляционные свойства.
Рабочие колеса канальных вентиляторов с вперед загнутыми лопатками, выполненные из оцинкованной стали, проходят тщательную статическую и динамическую балансировку.
Электродвигатели асинхронные одно- или трехфазные с внешним ротором, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Стандартная комплектация двигателей канальных вентиляторов термоконтактным реле обеспечивает комплексную тепловую защиту.
Канальные вентиляторы типа C-VENT-PF-S допускается монтировать в любом пространственном положении, при условии свободного доступа к сервисной крышке вентилятора.

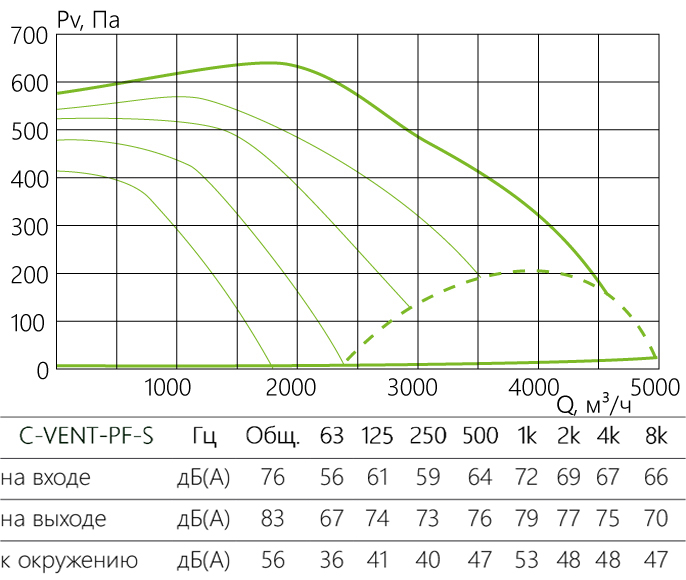

Технические характеристики
Мощность до..., кВт 2,5 Максимальный потребляемый ток, А 4,1 Корректированный уровень звукового давления, дБ (А) на расстоянии 3 метра 53 Напряжение питания электродвигателя, В 380 Количество полюсов электродвигателя 4 Температурный диапазон перемещаемыой среды от - 30° С до + 40° С Допустимое содержание пыли и других твердых примесей в воздушной среде не более 0,1 г/м³ Класс защиты IP 54 Габаритные размеры
Размер B, мм 700 Размер H, мм 450 Размер L, мм 717 Размер D, мм 355 Масса кг, не более 42
