Применение универсальных воздушных клапанов C-KVK-315-0
Универсальные клапаны для вентиляции C-KVK предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования.
Клапан C-KVK может использоваться для рециркуляционного воздуха. Также клапаны воздушные применяют для герметизации внутреннего объема вентиляционных сетей.
Обрабатываемый воздух должен быть подготовлен, не должен содержать твердые, волокнистые, клейкие или агрессивные примеси.
Конструктивные особенности воздушных клапанов универсальных клапанов C-KVK-315-0

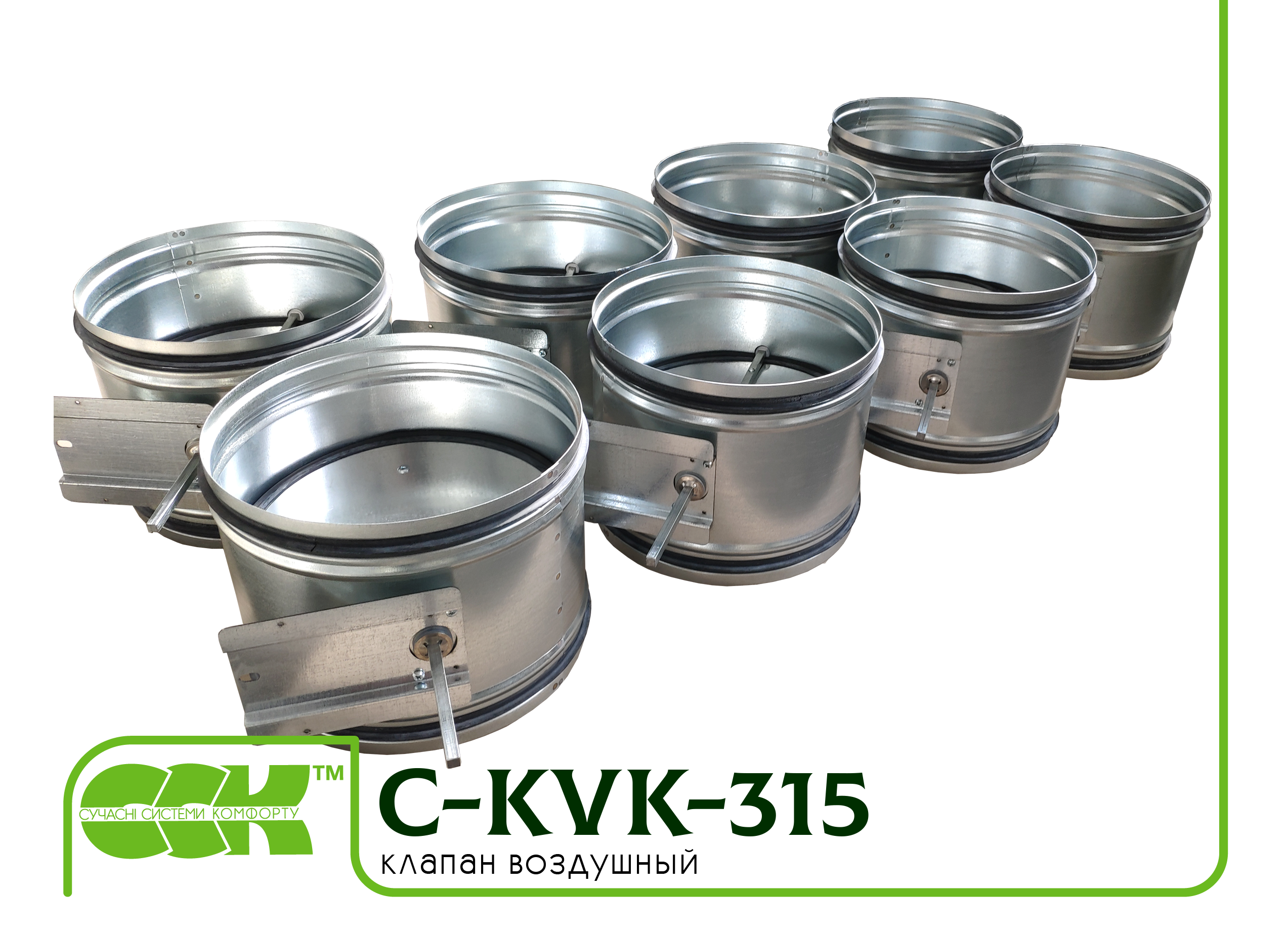

Клапаны серии C-KVK имеют круглое сечение и представляют собой круглый корпус с установленной внутри лопаткой.
Такая конструкция обеспечивает пропорциональную зависимость расхода воздуха через клапан от угла поворота лопатки.Конструктивные элементы воздушных клапанов выполнены из оцинкованной стали. По периметру лопатка снабжена резиновым уплотнителем.
В качестве исполнительного механизма используются:
- ручной привод для местного ручного управления;
- электропривод для дистанционного управления клапаном.
Для воздушных клапанов используют приводы «открыто-закрыто» или с пружинным возвратом плавного регулирования или двухпозиционные, 220 В или 24 В.
Клапан воздушный сохраняет работоспособность вне зависимости от пространственной ориентации.
Технические характеристики
Тип привода 0 - под привод Привод ("открыто- закрыто) M 220 (24) Привод (пружинный возврат) F 220 (24) Допустимая температура перемещаемого воздуха от - 30° С до + 50° С Содержание пыли и твердых примесей допускается не более , г/м³ 0,1 Габаритные размеры
Размер A, мм 200 Размер B, мм 428 Размер D, мм 315 Масса без привода кг, не более 2,45
